Interfață invertor solar V2 / Generator Stager FD ER Automatic

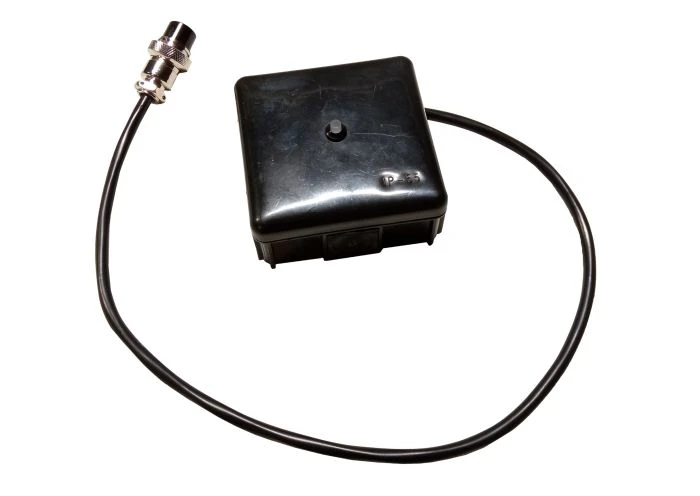

Interfața invertor solar / generator este un dispozitiv care convertește comenzile de pornire și oprire transmise de anumite invertoare Off Grid. Ea transformă comenzile NC (normal închis) pentru PORNIT și NO (normal deschis) pentru STOP în comenzi impuls, unde impulsul NC are durata de 2 secunde. Primul impuls activează pornirea generatorului, iar următorul îl oprește. Această interfață permite utilizarea generatoarelor Stager din seria FD xxxx ER Automatic pentru încărcarea automată a acumulatorilor în sistemele Off Grid.
Tensiunea de alimentare provine direct din conectorul generatorului și este cuprinsă între 7 și 35 Vcc. Durata impulsului este de 2 secunde, curentul maxim absorbit este de 50 mA, iar curentul maxim prin contactul releului intern este de 7 A. Sursa de încărcare pentru bateria generatorului nu este inclusă.
Conexiunile electrice se fac astfel: încărcarea bateriei generatorului se conectează la regleta de pe placa de circuit (PCB), respectând polaritatea indicată („-” și „+”). Conexiunea cu generatorul se realizează pe trei fire: 1 = 200 (+), 2 = 0 (-), 3 = 277 (Start). Conexiunea cu invertorul solar se face prin două fire conectate la regleta de pe PCB marcată „SW”. Comanda invertorului nu necesită tensiune, fiind un contact cu potențial zero; NC indică generator pornit, iar NO generator oprit.
LED-urile au următoarele semnificații: albastru intermitent lent înseamnă că interfața este alimentată și așteaptă (generator oprit), verde intermitent indică inițializarea pornirii generatorului, verde permanent înseamnă generator pornit, alb intermitent lent indică inițializarea opririi generatorului. Albastru intermitent rapid semnalează tensiune prea mică a bateriei generatorului (posibilă încărcare sau baterie defectă), iar alb intermitent rapid semnalează tensiune prea mare a bateriei (posibilă defecțiune a sursei de încărcare).
Această interfață este destinată utilizării cu invertoarele solare Off Grid care, în lipsa unei alte surse de energie (rețea întreruptă, panouri fotovoltaice fără energie, baterie descărcată), închid un contact care semnalizează necesitatea pornirii generatorului. Când bateria este reîncărcată, contactul se deschide și generatorul se oprește automat.
