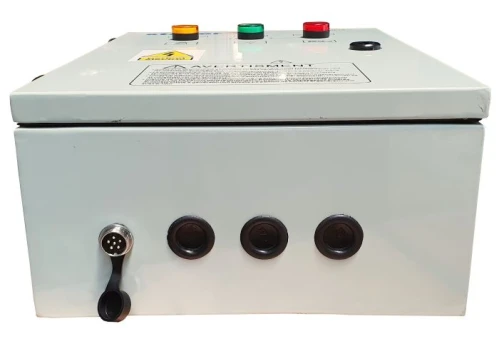

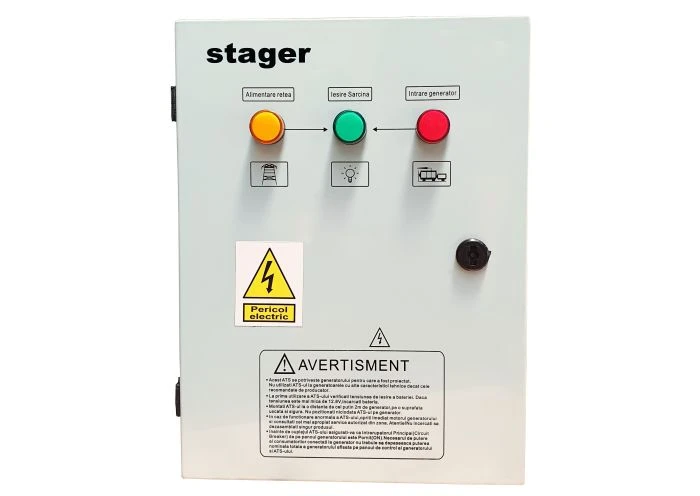

Automatizare monofazată Stager YPA20063F12S, 63 A, 12 Vcc, protecție

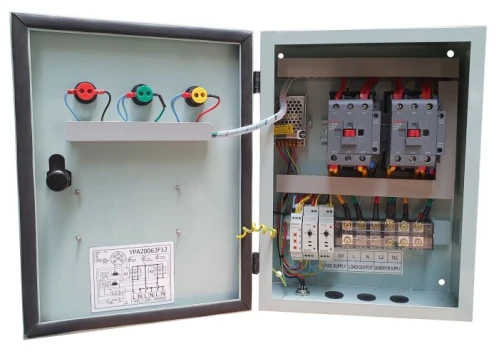

Automatizarea seria YA cu funcție AMF este destinată generatoarelor diesel Stager cu turație de 1500 rpm și este compatibilă cu toate modelele care au cablu de comandă cu 3 conductori (încărcare acumulator 12V și conductor comandă ON/OFF). Funcționează la o tensiune nominală de 230 V, frecvență 50 Hz, cu un curent nominal de 63 A și număr de poli 2. Gradul de protecție este IP23. Tensiunea de alimentare variază între 11,5 și 14,5 Vcc, iar contactorul are curent nominal de 63 A. Încărcătorul integrat are tensiune de intrare între 165 și 265 Vca și tensiune de ieșire 13,7 Vcc (±2%), cu curent de încărcare 5 A, asigurând încărcarea acumulatorului între 12 și 14 Vcc. Lungimea cablului de conectare este de 5 metri. Temperatura de lucru este între -15 și 60 ºC, iar condițiile de depozitare între -25 și 80 ºC. Diametrul cablului este de 3 x 1.0 mm². Greutatea dispozitivului este 18,5 kg, iar dimensiunile sunt 400 x 500 x 250 mm. Include funcție AMF.
Panoul de control SMARTGEN HAT560N este un controler automat care afișează condițiile de lucru ale generatorului și ale ATS-ului și poate controla ATS-ul în mod manual sau automat. Este un modul inteligent cu două surse de alimentare, măsurare automată, afișaj LCD și comunicare digitală. Are o structură compactă, circuite avansate, cablare simplă și fiabilitate ridicată, fiind utilizat pe scară largă în domenii precum energie electrică, telecomunicații, metalurgie, căi ferate și clădiri inteligente. Ecranul LCD și butoanele permit o utilizare intuitivă.
Caracteristicile panoului includ afișaj LCD iluminat și indicator LED. Măsoară cu precizie și afișează tensiunea și frecvența pentru două linii și trei faze. Oferă protecție la supratensiune, tensiune minimă, pierdere de fază, secvență inversă de fază, suprafrecvență și frecvență minimă. Poate funcționa în mod automat sau manual, în modul manual permițând forțarea închiderii sau deschiderii comutatorului. Parametrii se configurează doar de pe panoul frontal, cu două nivele de parolă care asigură accesul doar personalului autorizat. La pornire, generatorul poate fi setat în modul „în sarcină” sau „fără sarcină”. De asemenea, dispune de un jurnal de înregistrări care poate păstra până la 50 de evenimente și permite programarea pornirii și opririi generatorului zilnic, săptămânal sau lunar, cu sau fără sarcină.
